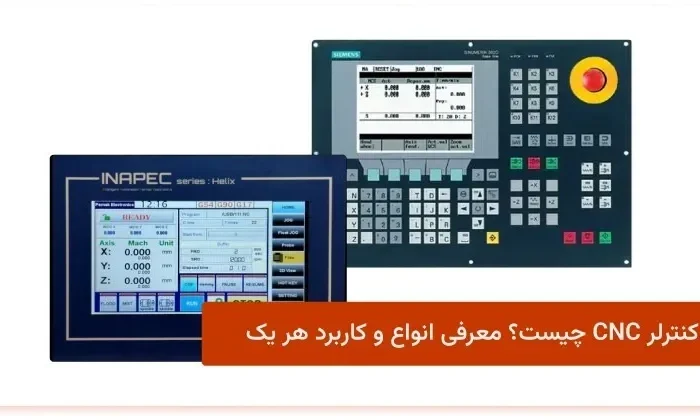

کنترلر CNC چیست؟ معرفی انواع و کاربرد هر یک - حمایت آنلاین

در دنیای تولید صنعتی، ماشین‌های CNC نقش کلیدی دارند و کنترلر CNC مغز متفکر این ماشین‌هاست که برنامه‌های G-Code را به حرکات دقیق تبدیل می‌کند. انتخاب صحیح کنترلر تراش cnc یا دستگاه فرز بر دقت، سرعت و کیفیت تولید تاثیر مستقیم دارد. در این مقاله به تعریف کنترلر CNC، انواع آن از دیدگاه‌های معماری، حلقه کنترل و تعداد محورها، و کاربردهای هر یک می‌پردازیم.

کنترلر CNC چیست؟

کنترلر CNC یک واحد الکترونیکی یا ترکیبی از سخت‌افزار و نرم‌افزار است که برنامه‌های ماشین‌کاری را دریافت، تفسیر و اجرا می‌کند. این برنامه‌ها معمولا شامل مجموعه‌ای از دستورات حرکتی، سرعت اسپیندل، تعویض ابزار، فعال‌سازی مایع خنک‌کننده و سایر عملکردهای دستگاه سری تراش CNC یا دیگر انواع این ماشین‌ها هستند. کنترلر این دستورات را به سیگنال‌های کنترلی برای درایورهای موتور و سیستم‌های جانبی تبدیل می‌کند.

اجزای اصلی یک کنترلر CNC

یک کنترلر CNC مدرن معمولا از بخش‌های زیر تشکیل شده است:

• پردازنده مرکزی (CPU/DSP/FPGA): مسئول اجرای الگوریتم‌های تفسیر برنامه، محاسبات درون‌یابی مسیر (Interpolation)، کنترل موقعیت و سرعت، و مدیریت ورودی/خروجی‌ها.

• حافظه: برای ذخیره برنامه‌های ماشین‌کاری، پارامترهای ماشین، جبران‌های ابزار و داده‌های مربوط به قطعه کار.

• واحد درون‌یابی (Interpolator): وظیفه تولید مسیرهای پیوسته بین نقاط تعریف‌شده در برنامه را بر عهده دارد. درون‌یابی خطی، دایره‌ای و اسپلاین از انواع رایج آن هستند. کنترلر فانوک به عنوان یکی از بهترین برندها در این زمینه‌ها، بسیاری از این فناوری‌های پیشرفته را در خود دارد.

• واحد کنترل محورها: سیگنال‌های فرمان را به درایورهای سروو یا استپر ارسال می‌کند و بازخورد موقعیت را از انکودرها یا خط‌کش‌های نوری دریافت می‌نماید.

• واحد کنترل اسپیندل: سرعت چرخش ابزار یا قطعه کار را بر اساس برنامه تنظیم می‌کند.

• واحد PLC داخلی: برای مدیریت سیگنال‌های منطقی مانند سنسورها، کلیدها، شیرهای پنوماتیک، تعویض‌کننده ابزار و سیستم‌های ایمنی به کار می‌رود.

• واسط کاربری (HMI): شامل صفحه نمایش، صفحه کلید، دکمه‌ها و نرم‌افزار رابط برای اپراتور.

• درگاه‌های ارتباطی: مانند Ethernet، USB، RS232، EtherCAT، Profinet و CANopen برای ارتباط با رایانه، درایورها، سنسورها و شبکه‌های صنعتی.

انواع کنترلر CNC از نظر معماری و ساختار

کنترلرهای CNC را می‌توان بر اساس نحوه طراحی، معماری سخت‌افزاری و نرم‌افزاری، و سطح انعطاف‌پذیری به چند دسته اصلی تقسیم کرد:

۱. کنترلرهای مستقل (Standalone Controllers)

این نوع کنترلرها واحدهای کاملا یکپارچه‌ای هستند که تمام بخش‌های سخت‌افزاری و نرم‌افزاری لازم برای کنترل ماشین را در یک بسته واحد دارند. معمولا از سیستم‌عامل بلادرنگ (Real-Time OS) اختصاصی استفاده می‌کنند و برای محیط‌های صنعتی سنگین طراحی شده‌اند.

ویژگی‌ها:

• پایداری و قابلیت اطمینان بسیار بالا

• دقت و سرعت پردازش عالی

• رابط کاربری حرفه‌ای و استاندارد

• معماری عمدتا بسته (Closed Architecture) و محدودیت در توسعه شخصی

• هزینه بالا

۲. کنترلرهای مبتنی بر رایانه شخصی (PC-Based Controllers)

در این معماری، یک رایانه شخصی (معمولا ویندوز یا لینوکس) نقش پردازنده اصلی و واسط کاربری را ایفا می‌کند و از طریق یک کارت کنترل حرکت یا پورت موازی/اترنت به درایورها متصل می‌شود. برخی از این سیستم‌ها از هسته بلادرنگ در لینوکس استفاده می‌کنند تا تأخیرهای سیستم‌عامل را کاهش دهند.

ویژگی‌ها:

• هزینه نسبتا پایین

• انعطاف‌پذیری و معماری باز (Open Architecture)

• امکان استفاده از سخت‌افزارهای متنوع و ارتقاء آسان

• نیاز به دانش رایانه‌ای و تنظیمات نرم‌افزاری

• وابستگی به پایداری سیستم‌عامل در برخی موارد

۳. کنترلرهای مبتنی بر PLC (PLC-Based Controllers)

در برخی کاربردهای خاص که حجم بالایی از ورودی/خروجی‌های منطقی و هماهنگی بین ایستگاه‌های مختلف وجود دارد، از PLC به عنوان هسته کنترل استفاده می‌شود. کنترلرهای PLC محور معمولا دارای ماژول‌های کنترل حرکت (Motion Modules) هستند که امکان درون‌یابی ساده و کنترل موقعیت را فراهم می‌کنند.

ویژگی‌ها:

• قابلیت اطمینان بالا در محیط‌های صنعتی خشن

• مدیریت قدرتمند سیگنال‌های دیجیتال و آنالوگ

• برنامه‌نویسی ساده‌تر نسبت به کنترلرهای CNC تخصصی برای برخی کاربردها

• محدودیت در درون‌یابی پیچیده چندمحوره همزمان در مقایسه با کنترلرهای CNC حرفه‌ای

۴. کنترلرهای کارت کنترل حرکت (Motion Control Cards)

این کنترلرها به صورت کارت‌های الکترونیکی (PCI، PCIe یا EtherCAT) طراحی می‌شوند و دارای پردازنده‌های DSP یا FPGA قدرتمند برای محاسبات حرکت هستند. معمولا به یک رایانه میزبان متصل می‌شوند اما بخش عمده کنترل حرکت را به صورت مستقل انجام می‌دهند. این روش برای ماشین‌های سفارشی و سیستم‌هایی با نیازهای حرکتی بسیار بالا مناسب است.

ویژگی‌ها:

• سرعت و دقت بسیار بالا در کنترل چند محور همزمان

• قابلیت پیکربندی برای تعداد محورهای زیاد (۶، ۸ یا بیشتر)

• انعطاف در برنامه‌نویسی با زبان‌های سطح بالا

• هزینه متوسط تا بالا بسته به تعداد محورها و قابلیت‌ها

۵. کنترلرهای میکروکنترلری و متن‌باز (GRBL، Arduino و Marlin)

با گسترش فرهنگ سخت‌افزارهای متن‌باز، کنترلرهای کوچک و ارزان‌قیمتی بر پایه میکروکنترلرهایی مانند Arduino و نرم‌افزارهای ساده مانند GRBL و Marlin توسعه یافته‌اند. این کنترلرها معمولا برای ماشین‌های رومیزی، آموزشی و پروژه‌های خانگی به کار می‌روند.

ویژگی‌ها:

• هزینه بسیار پایین

• سادگی در راه‌اندازی و استفاده

• محدودیت در تعداد محورها (معمولا ۳ یا ۴ محور)

• عدم پشتیبانی از حلقه بسته و دقت پایین‌تر نسبت به سیستم‌های صنعتی

۶. کنترلرهای توزیع‌شده و شبکه‌ای (Distributed/Fieldbus-Based)

در این معماری مدرن، کنترلر اصلی از طریق باس‌های صنعتی پرسرعت مانند EtherCAT، Profinet یا Sercos با درایورهای سروو و ماژول‌های ورودی/خروجی ارتباط برقرار می‌کند. هر درایور دارای هوش محلی است و کنترلر فقط فرمان‌های سطح بالا و هماهنگی را انجام می‌دهد. این روش باعث کاهش سیم‌کشی، افزایش سرعت و قابلیت توسعه آسان می‌شود.

ویژگی‌ها:

• مقیاس‌پذیری بالا

• سیم‌کشی ساده‌تر و کاهش نویز

• هماهنگی عالی بین محورهای متعدد

• هزینه اولیه نسبتا بالا

انواع کنترلر از نظر حلقه کنترل

کنترلرهای CNC از دیدگاه نحوه دریافت بازخورد موقعیت به دو دسته اصلی تقسیم می‌شوند:

کنترلرهای حلقه باز (Open Loop)

در این سیستم، کنترلر فرمان حرکت را به درایور موتور پله‌ای (Stepper Motor) ارسال می‌کند، اما هیچ بازخوردی از موقعیت واقعی محور دریافت نمی‌کند. دقت موقعیت‌دهی به گشتاور کافی موتور و عدم از دست رفتن پله بستگی دارد. این نوع کنترلرها در ماشین‌های کوچک و کم‌بار، برش و حکاکی لیزری و چاپگرهای سه‌بعدی کاربرد دارند.

کنترلرهای حلقه بسته (Closed Loop)

در این حالت، موتورهای سروو مجهز به انکودر یا خط‌کش‌های نوری موقعیت واقعی را به کنترلر گزارش می‌دهند و کنترلر به طور پیوسته خطا را محاسبه و اصلاح می‌کند. این روش دقت و سرعت بسیار بالاتری ارائه می‌دهد. کنترلرهای حلقه بسته در ماشین‌های فرز و تراش صنعتی، ماشین‌های ۵ محور و با تلرانس‌های بسیار دقیق و ماشین‌های سنگ‌زنی و هونینگ به کار می‌روند.

انواع کنترلر بر اساس تعداد محورها

کنترلرهای CNC همچنین بر اساس تعداد محورهای قابل کنترل به دسته‌های زیر تقسیم می‌شوند:

• کنترلر ۲ محوره: برای دستگاه‌های برش پلاسما، لیزر و واترجت که فقط حرکت در صفحه X-Y دارند.

• کنترلر ۳ محوره: رایج‌ترین نوع برای فرز CNC، ماشین‌های حکاکی و چاپ سه‌بعدی.

• کنترلر ۴ محوره: افزودن محور چرخشی (A یا B) برای تراشکاری دورانی یا فرز روی سطوح استوانه‌ای.

• کنترلر ۵ محوره و بیشتر: برای ماشین‌های پیشرفته هوافضا، قالب‌سازی و قطعات پیچیده که نیاز به زوایای مختلف ابزار دارند.

کاربردهای کنترلر CNC در صنایع مختلف

کنترلرهای CNC در صنایع گوناگونی به کار گرفته می‌شوند که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:

• صنعت فلزکاری: ماشین‌های فرز، تراش، سنگ‌زنی، برش لیزر و پلاسما برای تولید قطعات دقیق فلزی.

• صنعت چوب: دستگاه‌های CNC چوب‌بری، حکاکی و ساخت مبلمان.

• صنعت سنگ و شیشه: برش و حکاکی سنگ‌های تزئینی، شیشه و سرامیک.

• صنعت الکترونیک: دستگاه‌های برد SMD، برش PCB و تجهیزات نیمه‌هادی.

• صنعت خودروسازی: تولید قطعات موتور، قالب‌های بدنه و خطوط مونتاژ رباتیک.

• صنعت هوافضا و پزشکی: تولید قطعات با تلرانس‌های بسیار دقیق و اشکال پیچیده از آلیاژهای خاص.

• نمونه‌سازی سریع و آموزشی: پرینترهای سه‌بعدی و ماشین‌های کوچک رومیزی برای آزمایش طرح‌ها.
