استاندارد رنگ بندی لوله برق | در ایران و جهان + جدول استاندارد رنگ ها

رنگ بندی لوله برق یکی از اصول هایی است که اجرای صحیح و امن سیستم های برق کشی ساختمان و تاسیسات صنعتی نقش مهمی را ایفا می‌کند. استفاده از رنگ های استاندارد در زمان خرید لوله برق ، علاوه بر افزایش ایمنی، باعث آسان شدن شناسایی مسیر سیم کشی، تعمیرات و عیب یابی خواهد شد. بنابراین ما در این مطلب سعی کردیم تا به طور کامل و جامع در خصوص استاندارد رنگ بندی لوله برق صحبت کرده و جدول آن را بر اساس استاندارد های ایران و جهان ارائه دهیم. با ما همراه باشید.

رنگ بندی لوله برق چیست و چه اهمیتی دارد؟

رنگ بندی لوله های برق به معنای استفاده از رنگ های مشخص و استاندارد جهت تفکیک مسیر های لوله، نوع کاربرد و سطح ولتاژ آنها در سیستم برق کشی است. این استاندارد ها به برق کاران کمک خواهند کرد تا در کوتاه ترین زمان ممکن، نوع لوله و استفاده آن را براحتی تشخیص دهند. متاسفانه در ایران معمولا ارزش زیادی به اهمیت استفاده از استاندارد رنگ بندی لوله های برق قائل نشده و از یک رنگ یکسان برای تمامی لوله های برق ساختمان استفاده می‌شود.

استفاده از رنگ بندی استاندارد لوله برق مزایای متعددی را می‌تواند داشته باشد که در زیر می‌توانید آنها را مشاهده کنید:

• افزایش ایمنی در هنگام نصب و تعمیر
• کاهش خطای انسانی در سیم کشی
• سریع شدن پروسه عیب یابی سیستم برق
• افزایش نظم و زیبایی در اجرا

استاندارد رنگ بندی لوله برق در ایران

در ایران، رنگ بندی لوله برق معمولا بر اساس استاندارد هایی که سازمان نظام مهندسی اعلام میکند مشخص می‌شود. البته باید این نکته رادر نظر داشته باشید که جزئیات رنگ بندی در پروژه های مختلف، ممکن است متفاوت باشد ولی به طور کلی رنگ های لوله برق کاربرد مشخصی دارند که در جدول زیر می‌توانید مشاهده نمایید:

نکته مهم: در ایران یک استاندارد ملی اجباری و واحد برای رنگ بندی لوله برق وجود ندارد و این جدول بر اساس عرف اجرایی، توصیه نظام مهندسی و تجربه پروژه‌های ساختمانی و صنعتی تهیه شده است. همین موضوع باعث شده تا اکثر برق کاران و سازندگان، اقدام به خرید یک رنگ از لوله های برق کنند ولی در کشور های معتبر، عملا هر سیم کشی با کاربری متفاوت، لوله ها رنگ مختص خود را خواهند داشت.

تفاوت رنگ بندی لوله برق ساختمانی و صنعتی

یکی از مباحثی که ممکن است سوال شما نیز باشد، این است که تفاوت رنگ بندی لوله برق ساختمانی و صنعتی چیست؟ در جواب این سوال باید بگوییم که در برق کشی ساختمانی، رنگ بندی ها ساده تر و محدود تر هستند و اکثرا از رنگ های سفید و طوسی استفاده می‌شود ولی در برق کشی های صنعتی، رنگ بندی لوله های برق اهمیت بسیار بیشتری داشته و هر رنگ نشان دهنده نوع خاصی از ولتاژ یا سیستم کنترلی است.

اجازه دهید این تفاوت های رنگ بندی را در قالب یک جدول ارائه دهیم:

آیا رنگ بندی لوله برق اجباری است؟

در جهان و کشور های پیشرفته، استفاده از رنگ بندی های خاص برای لوله های برق کاملا اجباری بوده و برق کار مستلزم رعایت کردن تمامی نکات استانداردی آن خواهد بود ولی در ایران به صورت قانونی الزامی نیست ولی به عنوان یک اصل فنی و حرفه ای توصیه خواهد شد. (البته اکثر کارفرما ها برای کاهش هزینه و وقت فقط یک رنگ از لوله برق را (سفید یا طوسی) را برای انجام برق کشی پروژه خود انتخاب می‌کنند).

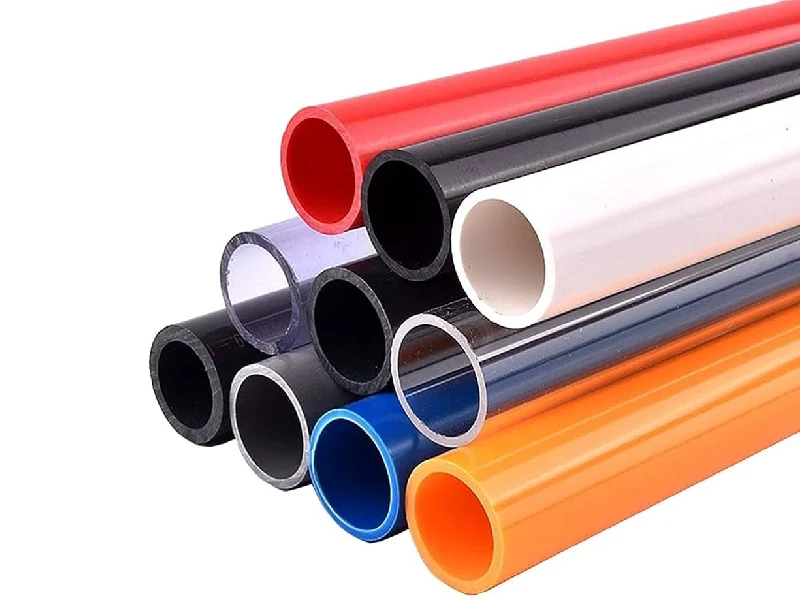

چه رنگ هایی از لوله های برق در ایران وجود دارند؟

در بازار ایران، اکثر تولیدکنندگان برای کاهش هزینه های تولید و همچنین تولید سریع تر، معمولا اقدام به تولید لوله های سفید و یا طوسی می‌کنند ولی برخی از کارخانجات معتبر مانند کارخانه آسمان سمنان، سعی کرده تا با تولید رنگ های متنوع رضایت مشتریان را بیشتر بدست آورد. در حال حاضر رنگ بندی لوله های برق در بازار ایران به شرح زیر است:

• سفید
• طوسی
• مشکی
• نارنجی
• آبی
• قرمز

لازم به ذکر است که برخی از کارخانجات برای اینکه بهای تمام شده خود را کاهش دهند، سعی می‌کنند مواد درجه 2 و یا ضایعاتی را به مواد خام لوله های برق اضافه کردن. این کار معمولا باعث تغییر رنگ لوله برق از سفید به رنگ هایی مانند آبی روشن، طوسی و مشکی خواهد شد. بنابراین یکی از دلایلی که بیشترین فروش متعلق به لوله های سفید رنگ است، احتمال وجود کمتر مواد ناخالص در مواد اولیه آن خواهد بود.

رنگ بندی لوله های خم سرد

لوله های خم سرد به دلایل مختلف، باید از مواد خالص استفاده کنند و معمولا برای اینکه خاصیت شکنندگی خود را به حداقل برسانند، باید مواد اولیه خالصی داشته باشند. به همین منظور اکثر لوله های خم سرد در بازار ایران به رنگ سفید هستند و رنگ بندی دیگری ندارند. البته اگر سفارش خرید شما زیاد باشد، کارخانجات تولیدی با شما قرارداد امضا کرده و برای تغییر رنگ آن از مواد گرانولی استفاده می‌کنند که کیفیت لوله را پایین نیاورده و انعطاف پذیری لوله برق خم سرد حفظ شود.

بنابراین زمانی که شما برای خرید لوله برق خم سرد به بازار لاله زار و یا شادآباد مراجعه می‌کنید، مشاهده خواهید کرد که اکثر لوله های خم سرد سفید رنگ هستند.

رنگ بندی لوله های خم گرم

لوله های برق خم گرم تنوع رنگی بیشتری نسبت به لوله های خم سرد دارند. دلیل آن هم قیمت مناسب تر و همچنین وجود حجم تقاضای بیشتر آن است. در حال حاضر رنگ بندی لوله برق های خم گرم در ایران عبارت اند از:

• سفید
• طوسی
• نارنجی
• آبی
• مشکی

سخن آخر استاندارد رنگ بندی لوله های برق

در سطح جهانی لوله های برق بر اساس کاربرد ها و کاربری های متفاوت، دارای رنگ های گوناگونی هستند که سازندگان و برق کاران موظف به رعایت استاندارد های درج شده خواهند بود ولی در ایران به دلیل عدم الزام به رعایت رنگ بندی، معمولا فقط از یک رنگ برای برق کشی ساختمان استفاده می‌شود. ممنونیم که تا به اینجا همراه ما بودید.

منبع: www.aseman-semnan.com
