آشنایی با کروماتوگرافی گازی و اجزای اصلی دستگاه GC

کروماتوگرافی گازی (Gas Chromatography – GC) به عنوان یکی از پیشرفته‌ترین و پرکاربردترین تکنیک‌های جداسازی و آنالیز ترکیبات شیمیایی شناخته شده است. این روش در صنایع مختلف از جمله نفت، شیمیایی، داروسازی و محیط زیست برای شناسایی، تفکیک و اندازه‌گیری ترکیبات مختلف به کار می‌رود. دستگاه GC به کمک مجموعه‌ای از اجزا کار می‌کند که هر یک از آن‌ها در فرآیند آنالیز نقش کلیدی ایفا می‌کنند. در این مقاله، به بررسی اجزای اصلی دستگاه کروماتوگرافی گازی و کارکرد آن‌ها خواهیم پرداخت و مزایا و چالش‌های هر کدام را بیان خواهیم کرد.

اصول کلی کروماتوگرافی گازی

کروماتوگرافی گازی به این شکل عمل می‌کند که یک نمونه به حالت گازی تبدیل شده و توسط یک گاز حامل از میان یک ستون کروماتوگرافی عبور می‌کند. در طول مسیر، ترکیبات مختلف نمونه به دلیل تفاوت در سرعت حرکت و برهم‌کنش با فاز ساکن موجود در ستون، از هم جدا می‌شوند. این جداسازی معمولاً بر اساس ویژگی‌هایی مانند وزن مولکولی، قطبیت و حلالیت ترکیبات انجام می‌شود. در نهایت، ترکیبات جداشده به آشکارساز رسیده و شناسایی و اندازه‌گیری می‌شوند.

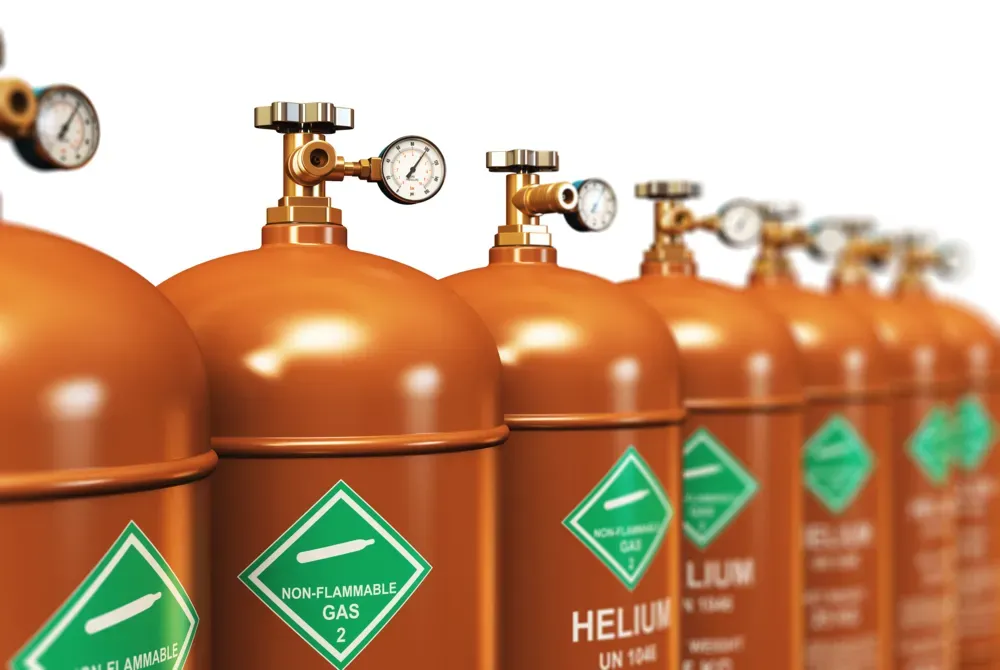

گاز حامل (Carrier Gas)

یکی از اجزای کلیدی هر دستگاه GC، گاز حامل است. این گاز وظیفه حمل و جابه‌جایی نمونه از ورودی به سمت ستون کروماتوگرافی و سپس به سمت آشکارساز را بر عهده دارد. گازهای حامل مختلفی از جمله هلیوم، نیتروژن و هیدروژن استفاده می‌شوند. انتخاب گاز حامل به نوع نمونه و شرایط آنالیز بستگی دارد. به طور کلی، هلیوم به دلیل ویژگی‌های ایمن و کارایی جداسازی بالا، رایج‌ترین گاز حامل محسوب می‌شود. با این حال، استفاده از هیدروژن به دلیل هزینه‌های پایین‌تر و سرعت‌های بالاتر در برخی موارد مورد توجه قرار گرفته است.

تنظیم فشار و جریان گاز حامل از طریق رگولاتورهای گاز انجام می‌شود. این بخش از دستگاه به دقت بالایی نیاز دارد تا تغییرات ناخواسته‌ای در جریان گاز ایجاد نشود، زیرا این تغییرات می‌تواند تأثیر مستقیم بر روی دقت جداسازی داشته باشد.

سیستم تزریق نمونه (Sample Injection System)

یکی از بخش‌های مهم در هر دستگاه GC، سیستم تزریق نمونه است که وظیفه وارد کردن نمونه به سیستم را بر عهده دارد. تزریق باید به‌گونه‌ای انجام شود که نمونه به صورت یکنواخت و در حجم مناسب وارد سیستم شود. دو نوع روش اصلی برای تزریق وجود دارد:

1. دستی
2. اتوماتیک

در روش دستی، اپراتور با استفاده از سرنگ، نمونه را به دستگاه تزریق می‌کند. این روش معمولاً در آزمایشگاه‌های کوچک‌تر و برای نمونه‌های ساده استفاده می‌شود، اما محدودیت‌هایی از جمله دقت پایین‌تر نسبت به روش اتوماتیک دارد.

اما در روش اتوماتیک، دستگاه به صورت خودکار حجم مشخصی از نمونه را با دقت بالا تزریق می‌کند. این روش به دلیل دقت و تکرارپذیری بالا در آزمایشگاه‌های تحقیقاتی و صنعتی پرکاربرد است. سیستم‌های اتوماتیک می‌توانند حجم‌های بسیار کوچک را با دقت بالا تزریق کنند و امکان آنالیز تعداد زیادی از نمونه‌ها را به صورت پیوسته فراهم می‌کنند.

ما در اینجا به صورت خلاصه در مورد سیستم تزریق نمونه صحبت کردیم. اما به شما پیشنهاد می‌کنیم برای آشنایی بیشتر با موضوع تزریق نمونه مقاله‌ی اجزای اصلی دستگاه GC را مطالعه نمایید.

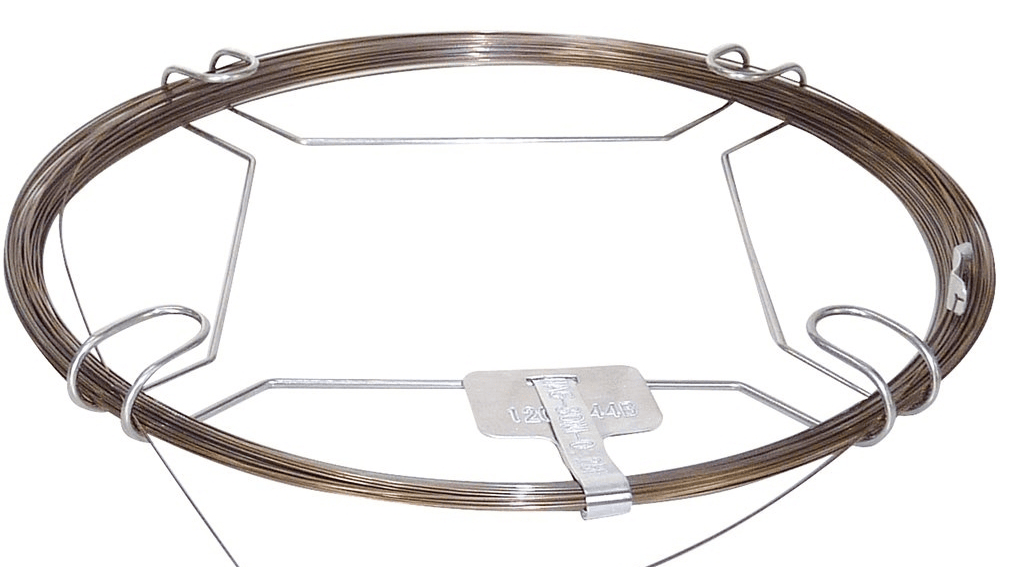

ستون کروماتوگرافی (Chromatography Column)

ستون کروماتوگرافی، بخش اصلی دستگاه است که در آن جداسازی ترکیبات صورت می‌گیرد. این ستون‌ها معمولاً به صورت لوله‌های باریک و بلند طراحی شده‌اند که درون آن‌ها یک فاز ثابت قرار دارد. ترکیبات نمونه با فاز ثابت در تماس قرار می‌گیرند و با توجه به تفاوت در برهم‌کنش آن‌ها، از هم جدا می‌شوند.

دو نوع اصلی از ستون‌ها در دستگاه‌های GC مورد استفاده قرار می‌گیرند:

ستون‌های پر شده: این ستون‌ها با ذرات جامدی پر شده‌اند که نقش فاز ثابت را ایفا می‌کنند و بیشتر در آنالیز ترکیبات ساده‌تر مورد استفاده قرار می‌گیرند.

ستون‌های مویین: این ستون‌ها باریک‌تر و دقیق‌تر هستند و از فاز ثابت بسیار نازکی استفاده می‌کنند. این نوع ستون‌ها برای آنالیز ترکیبات پیچیده‌تر و جداسازی دقیق‌تر استفاده می‌شوند.

انتخاب نوع ستون به خصوصیات نمونه و هدف آنالیز بستگی دارد.

آشکارساز (Detector)

آشکارساز نقش حیاتی در دستگاه کروماتوگرافی گازی دارد. وظیفه این بخش، تشخیص ترکیبات جدا شده از ستون و تبدیل آن‌ها به سیگنال‌های الکتریکی است که سپس به‌صورت داده‌های عددی یا گرافیکی مانند کروماتوگرام نمایش داده می‌شوند. انواع مختلفی از آشکارسازها برای دستگاه‌های GC وجود دارد که هر کدام برای نوع خاصی از آنالیز مناسب هستند.

آشکارساز یونیزاسیون شعله‌ای (FID) یکی از پرکاربردترین آشکارسازها که برای ترکیبات آلی استفاده می‌شود. این آشکارساز با استفاده از شعله و یونیزه کردن ترکیبات، سیگنال تولید می‌کند.

آشکارساز هدایت حرارتی (TCD) برای شناسایی ترکیبات گازی مختلف مناسب است و با استفاده از تفاوت در هدایت حرارتی گازها عمل می‌کند.

آشکارساز الکترون گیر (ECD) برای شناسایی ترکیبات دارای عناصر الکترون‌گیر مانند هالوکربن‌ها بسیار حساس است.

آشکارساز جرمی(MS) یکی از پیشرفته‌ترین آشکارسازها است که با تفکیک یون‌ها بر اساس جرم به بار، امکان شناسایی دقیق ترکیبات مختلف را فراهم می‌کند.

کنترل دما (Temperature Control)

کنترل دما یکی از عوامل اساسی در جداسازی مؤثر ترکیبات است. دما به طور مستقیم بر روی رفتار فیزیکی و شیمیایی ترکیبات تأثیر می‌گذارد. در GC، معمولاً از یک کوره برای تنظیم دمای ستون استفاده می‌شود. کنترل دقیق دما باعث می‌شود که جداسازی ترکیبات با دقت بالاتری انجام شود و زمان آنالیز کاهش یابد.

برای نمونه‌هایی که نیاز به برنامه‌ریزی دمایی دارند، از سیستم‌های پیشرفته‌ای استفاده می‌شود که دما را در طول زمان به صورت تدریجی افزایش می‌دهند. این روش به ویژه برای نمونه‌هایی که ترکیباتی با دامنه‌های گسترده نقطه جوش دارند، کارآمد است.

تحلیل داده‌ها (Data Acquisition and Analysis System)

پس از جداسازی و شناسایی ترکیبات، داده‌ها باید به‌صورت مناسب پردازش و تحلیل شوند. سیستم داده‌برداری شامل نرم‌افزارهای تحلیل داده و رابط‌های کاربری است که به کاربر اجازه می‌دهد نتایج آنالیز را مشاهده و تحلیل کند. این سیستم‌ها معمولاً به‌صورت خودکار نمودارهایی از نتایج ارائه می‌دهند که به صورت کروماتوگرام نمایش داده می‌شوند.

این نرم‌افزارها قابلیت‌های متعددی دارند، از جمله:

• اندازه‌گیری غلظت ترکیبات بر اساس مساحت زیر پیک‌ها
• شناسایی ترکیبات ناشناخته بر اساس زمان بازداری
• گزارش‌دهی خودکار نتایج

خلاصه مطالب

کروماتوگرافی گازی (GC) با استفاده از اجزای مختلف و تکنیک‌های پیشرفته، امکان جداسازی و شناسایی ترکیبات پیچیده را فراهم می‌کند. هر یک از اجزای دستگاه از جمله گاز حامل، سیستم تزریق، ستون کروماتوگرافی، آشکارساز، کنترل دما و سیستم داده‌برداری نقشی حیاتی در کیفیت و دقت نتایج نهایی دارند.
